	Trioject

Der mehrfach verpressbare Injektionsschlauch zur Abdichtung von Arbeitsfugen.

Trioject besteht aus 3 Injektionskanälen, die unabhängig voneinander einzeln und zu beliebigen Zeitpunkten verpreßt werden können. An der Ober- und Unterseite der Kanäle befinden sich Austrittsöffnungen, die sich erst bei Innendruck öffnen und das Injektionsmaterial in die Fuge austreten lassen. Das Schaumstoffpolster an der Unterseite des Flachschlauches sichert einen durchgehenden flächigen Kontakt zur Betonoberfläche.


	Die Verlegung

	Der Injektionsschlauch wird mittig in der Arbeitsfuge verlegt. Bei dicken Bauteilen (60 cm) Anordnung ca. 25 cm von der Wasserseite. Für eine kontrollierte Verpressung sollte die Einzelschlauchlänge 8,00 m nicht überschreiten.


	Die Befestigung


	Variante 1

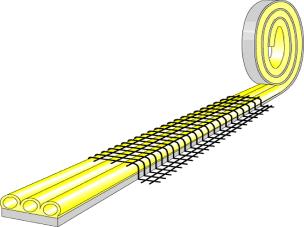

- Trioject-Schlauchgitter


	Zur Sicherstellung eines durchgehenden Fugenkontaktes wird der Trioject-Injektionsschlauch mit dem Trioject-Schlauchgitter sicher befestigt. Die Nagelung oder Dübelung des Schlauchgitters erfolgt dabei seitlich neben dem Schlauch. Durch das robuste Schlauchgitter ist der Schlauch während des Montagezustandes gegen äußere Beschädigung geschützt.


	Variante 2

- Trioject-Befestigungsclips


	Die Befestigung des Schlauches mit Hilfe von Befestigungsclips ist möglich. Der Abstand der Befestigungsclips ist so zu wählen, daß ein kontinuierlicher Fugenkontakt gewährleistet wird.


	Die Verpressung

	Nach Abklingen des Schwindprozesses wird der Injektionsschlauch nach den Richtlinien der ZTV-Riß fachgerecht verpreßt.

	Abb. Schnitt durch die injizierte Fuge nach mehrfacher Verpressung.


	Trioject als Einkanalsystem

Bei der Abdichtung von Arbeitsfugen mit Injektionschläuchen ist die Verwendung von 1-Kanal-Systemen allgemein üblich und stellt einen sehr hohen Sicherheitsstandard dar. Der aus 3 Kanälen bestehende Trioject-Injektionsschlauch ist als 1-Kanal-System und als Mehrkanalsystem einsetzbar. Beim 1-Kanal-System werden durch ein Übergangsstück alle 3 Kanäle zu einem Kanal zusammengeführt und gemeinsam verpreßt.

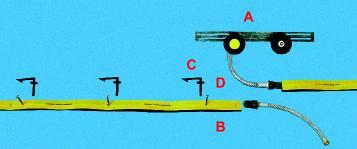

A contec-Variopacker mit 1 Verpreßventil

B Schlauchbefestigung mit Stahlnägeln

C oder Schlauchbefestigung mit Trioject Befestigungsclips

D Trioject-Injektionsschlauch

E Trioject-Übergangssütck mit Verpreßende als Übergang von 3 Kanälen auf 1 Kanal


	Trioject als Mehrkanalsystem


	Mit dem Trioject-Injektionsschlauch als Mehrkanalsystem wurde eine neue Generation von Injektionsschläuchen geschaffen. Alle 3 Kanäle sind bei Einsatz des Trio-Variopackers getrennt verpreßbar. Von vielen Architekten, Bauherrn und Baufirmen wird die Möglichkeit einer nachträglichen Verpreßbarkeit als zusätzliche Sicherheit besonders geschätzt und bewertet.

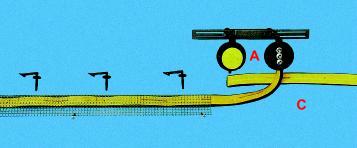

A Trioject-Variopacker mit 3 Verpreßventilen

B Schlauchbefestigung mit Trioject- Befestigungsgitter

C Trioject-Injektionsschlauch
